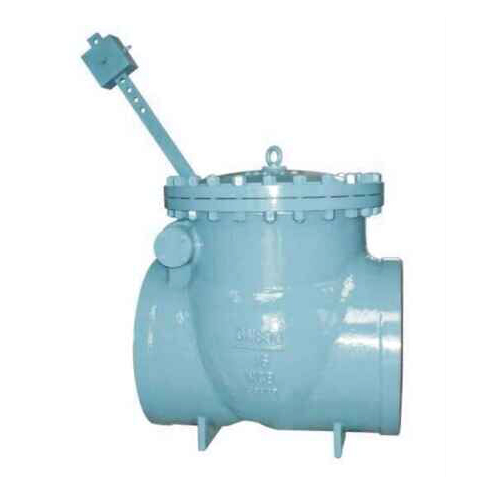

止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端(下側）流入，從出口端（上側）流出。當進口壓力大于閥瓣重量及其流動阻力之和時，閥門被開啟。

止回閥特點應用

1，采用“子彈頭”造型設計，機身一“鼓”的外形設計，提高了媒體流閥，減少流阻系數

2，使用短形式氣門結構，雖然水頭損失比靜音止回閥氣門升程略大一些，但體積小，價格便宜

3，結構緊湊，在導向軸和導向架之間提供潤滑非金屬套筒，氣門升程和柔性的，它不會產生抱死現象

4，直接安裝在主體骨架橡膠密封件，避免長時間直接淘媒體來密封，顯著使用壽命更長，耐用

5，打開和關閉行程短，閥，可有效防止產生水錘

6，適用于供水和排水系統，高層建筑管網，可以在泵的出口被安裝，該結構被修改，可以用作吸入底閥，但不為污水管網 .

結構原理

1，閥在使用中，根據箭頭的介質流動方向。

2，當介質根據流動的預定方向，由媒體功率閥的作用，導通;當上游介質，由于閥的重量和由媒體向后力閥，閥與閥座密封面密度閉合在一起，以防止介質逆流的目的。

3，閥體和閥密封面挖掘不銹鋼的焊接。

3，閥結構的按照根據JB / T79-1994的規定的GB12221-1989的規定，凸緣的尺寸的長度。
